Sable de fonderie siliceux : caractéristiques, usages et achat

Qu’est-ce que le sable de fonderie siliceux ?

Le sable de fonderie siliceux est un sable de moulage industriel composé principalement de grains de quartz (SiO₂). Pour être qualifié d’apte à la fonderie, ce produit doit afficher une teneur minimale de 98 % en dioxyde de silicium.

Ce sable entre dans la fabrication de moules capables d’accueillir des métaux ferreux et non ferreux portés à très haute température. Parmi les différents types de sable disponibles, la silice s’impose comme le choix le plus répandu — et le plus économique — à l’échelle mondiale.

Composition : silice, liant et eau

Un sable de fonderie siliceux repose sur trois composants essentiels. Chacun joue un rôle précis dans la tenue du moule face au métal liquide.

Voici la composition typique d’un mélange de sable à vert :

• La silice (SiO₂) : 85 à 95 % du mélange — elle forme le squelette réfractaire des grains de sable et résiste jusqu’à 1 700 °C
• La bentonite : 5 à 10 % — ce liant argileux enrobe les grains de sable et assure la cohésion du moule
• L’eau : 2 à 5 % — elle active la bentonite et donne au mélange sa plasticité
• Les additifs : en faibles quantités — noir minéral, dextrine ou charbon améliorent la réfractarité et la finition de surface

La règle à retenir : la masse d’eau doit représenter environ un tiers de la masse d’argile. Trop d’eau fragilise le moule, pas assez et la cohésion disparaît.

Différents types de sable de fonderie : vert, huileux et chimique

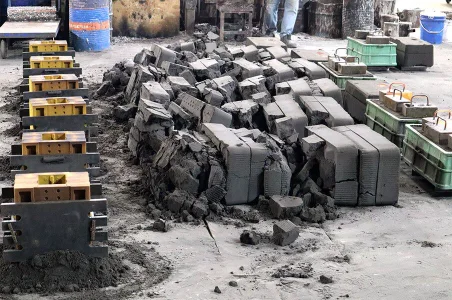

Trois grandes familles de sable de fonderie coexistent selon les besoins de production. D’abord, le sable à vert — le plus répandu — associe silice, bentonite et ajout d’eau pour former un moule sans traitement thermique. Il convient aux pièces de 10 à 800 mm et supporte des séries allant de l’unitaire à la très grande série.

Ensuite, le sable huileux (ou petrobond) remplace l’eau par un liant huileux. Sa taille des particules très fine lui permet de reproduire des détails précis. Attention : la coulée dégage de la fumée et exige une ventilation adaptée.

Enfin, le sable à prise chimique mélange silice et résines (1 à 2 % du mélange) activées par un catalyseur. Ce procédé produit des moules très rigides, capables d’accueillir des pièces allant jusqu’à 80 tonnes. Disponible prêt à l’emploi, il s’adresse surtout aux petites séries exigeantes.

Caractéristiques techniques de notre sable de fonderie

Grain, densité et conductivité thermique

La granulométrie du sable siliceux se mesure via l’indice de finesse AFS : plus cet indice est élevé, plus le grain est fin. Pour les fontes, les fonderies ciblent un indice entre 55 et 65 AFS. Les alliages légers comme l’aluminium tolèrent des indices plus élevés.

La forme des grains joue un rôle tout aussi déterminant. Des grains arrondis réduisent la consommation de liant et améliorent la perméabilité, tandis que des grains anguleux augmentent la résistance mécanique du moule.

Voici les trois propriétés physiques clés à retenir :

• Masse volumique apparente : environ 1,52 kg/dm³ pour un sable siliceux sec
• Conductivité thermique : 0,25 W/(m·K) — le sable transfère lentement la chaleur, ce qui ralentit le refroidissement du métal coulé
• Capacité thermique spécifique : 830 J/(kg·K), un paramètre qui conditionne directement la vitesse de solidification des pièces

Résistance à la chaleur et perméabilité

La silice pure atteint une température de vitrification de 1 700 °C — un seuil qui explique pourquoi ce matériau domine la fonderie mondiale. Concrètement, le sable ne fond pas au contact de l’acier ou de la fonte liquide, dont les températures de coulée dépassent rarement 1 600 °C.

La perméabilité, elle, conditionne directement la qualité des pièces produites. Lors de la coulée, des gaz se forment dans l’empreinte du moule. S’ils ne s’échappent pas à temps, ils créent des défauts internes appelés porosités de gazage — des cavités qui fragilisent la pièce finale.

D’abord, un grain grossier favorise l’évacuation des gaz, donc la perméabilité. Ensuite, un grain fin améliore l’état de surface, mais réduit cette même perméabilité. C’est pourquoi le choix de la granulométrie résulte toujours d’un compromis entre finition et ventilation du moule :

• Indice AFS élevé : meilleur état de surface, risque accru de vitrification précoce et de porosités
• Indice AFS faible : perméabilité maximale, surface de pièce plus rugueuse

Quels métaux mouler avec ce sable ?

Aluminium, bronze et laiton

Nécessitent un sable fin (70 à 90 AFS) pour obtenir un aspect lisse et limiter les retouches.

Fonte, acier et alliages ferreux

Exigent une silice pure à plus de 98 % pour résister aux températures extrêmes (jusqu’à 1 550 °C). On utilise un grain plus gros (55 à 65 AFS) avec un peu de charbon pour éviter que le métal n’accroche au moule.

Quel est le prix du sable de fonderie ?

Le prix dépend de la pureté et de la préparation du sable :

• En vrac (Industrie) : De 60 € à 150 € la tonne pour de la silice brute. Comptez 2 € à 5 € le kg pour du sable technique prêt à l’emploi.
• Petits formats (Artisans / Ateliers) :
  • 1 kg : 8 € à 12 € (idéal pour les bijoux ou tests).
  • 5 kg : 20 € à 30 € (format passe-partout).
  • 25 kg : 45 € à 60 € (le standard économique).

Pour aller plus loin et choisir le bon calibrage pour vos moules, découvrez le guide complet sur le sable siliceux : granulométries, propriétés et usages professionnels .

Impact environnemental et recyclage du sable usé

Économie circulaire : Chauffé à blanc, le sable finit par se dégrader. Les fonderies le nettoient et le réutilisent jusqu’à 90 % en boucle fermée. Le reste est valorisé dans le BTP (routes, ciment).

Santé : Attention à la poussière de silice sèche. Portez toujours un masque FFP3 lors du démoulage et du brassage pour protéger vos poumons.
